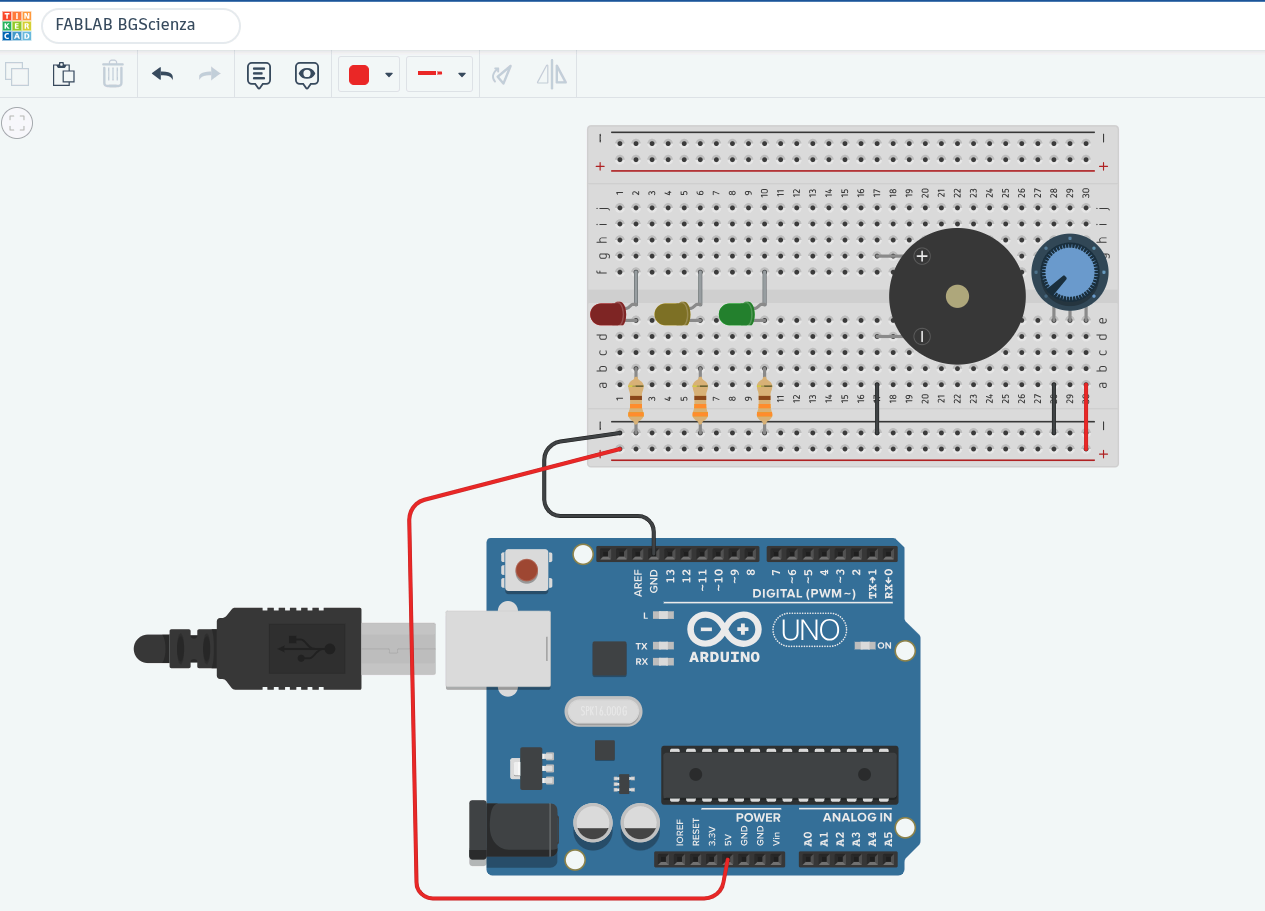

Primi collegamenti

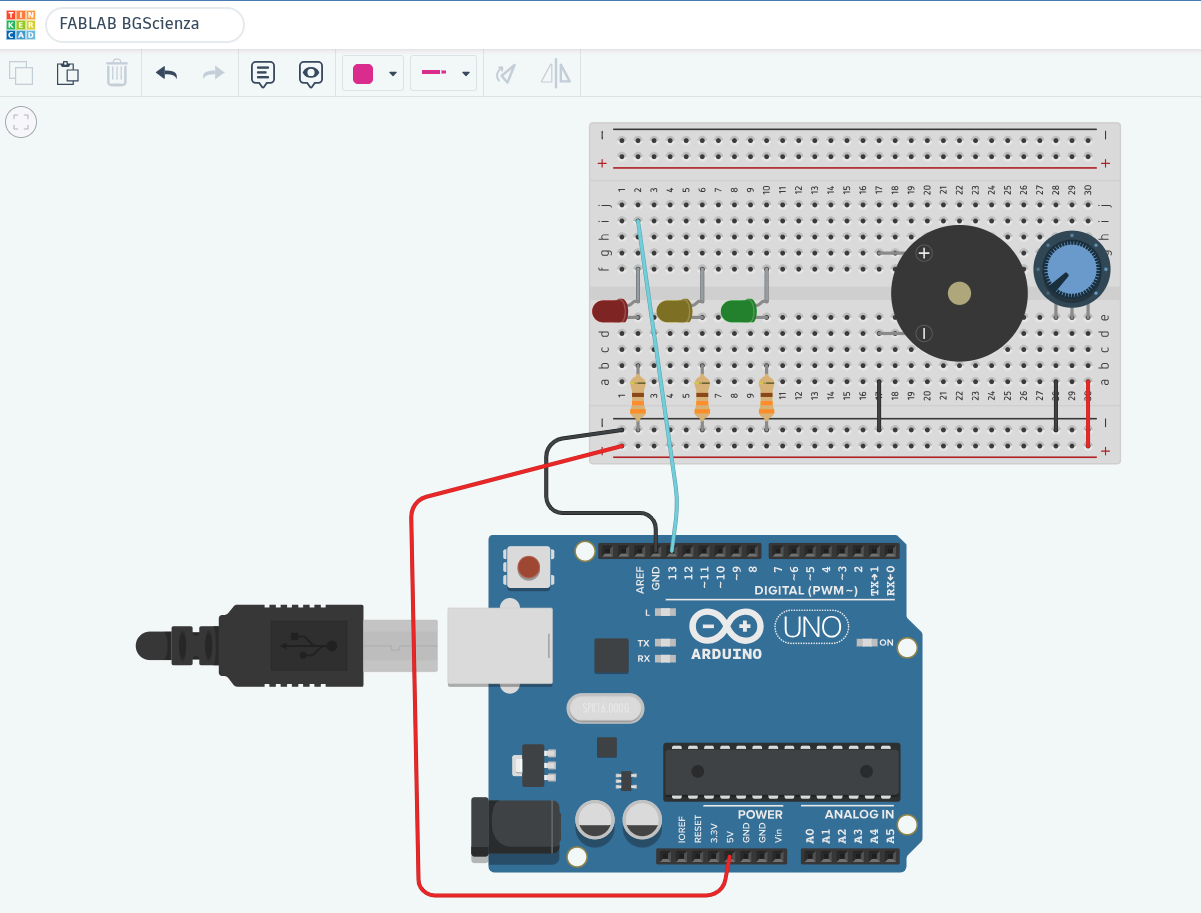

pin 13 - blink

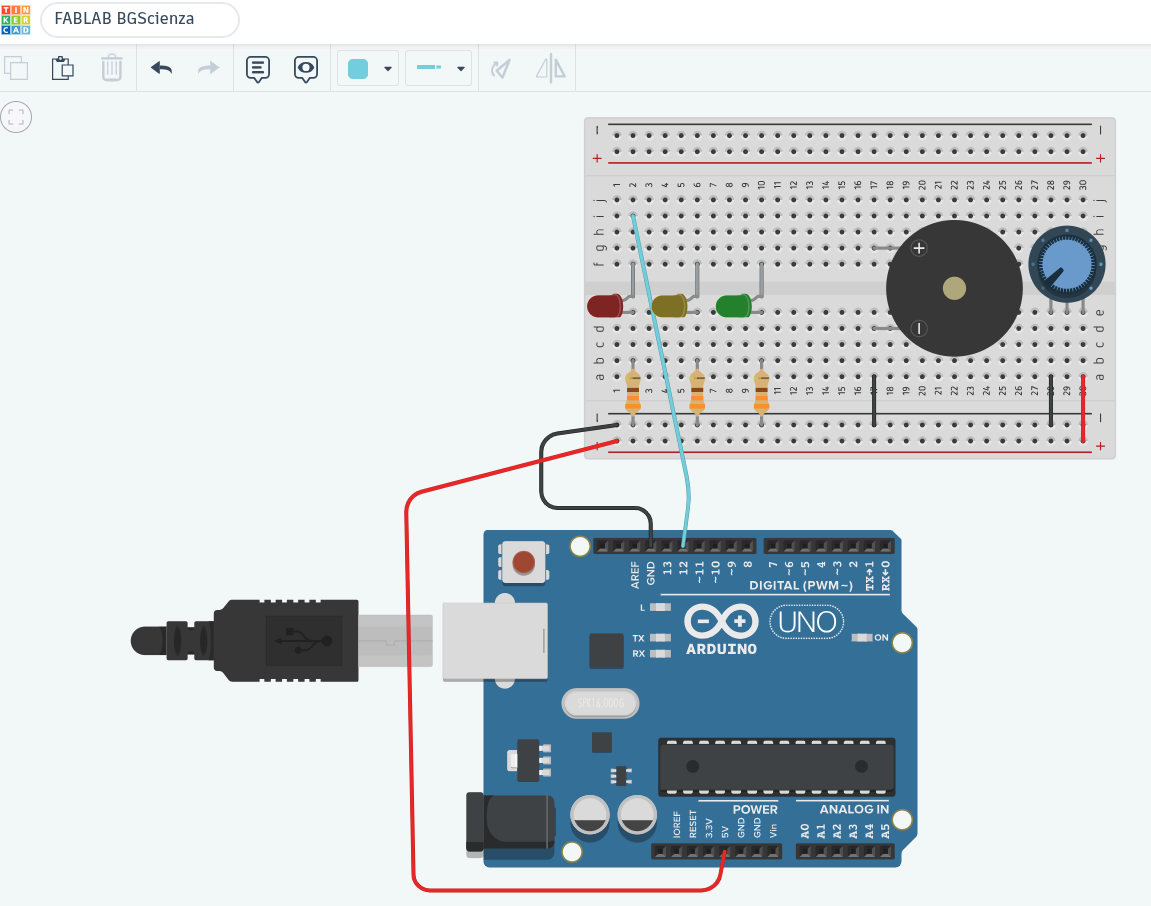

pin 12 - blink

pin 6 - buzzer

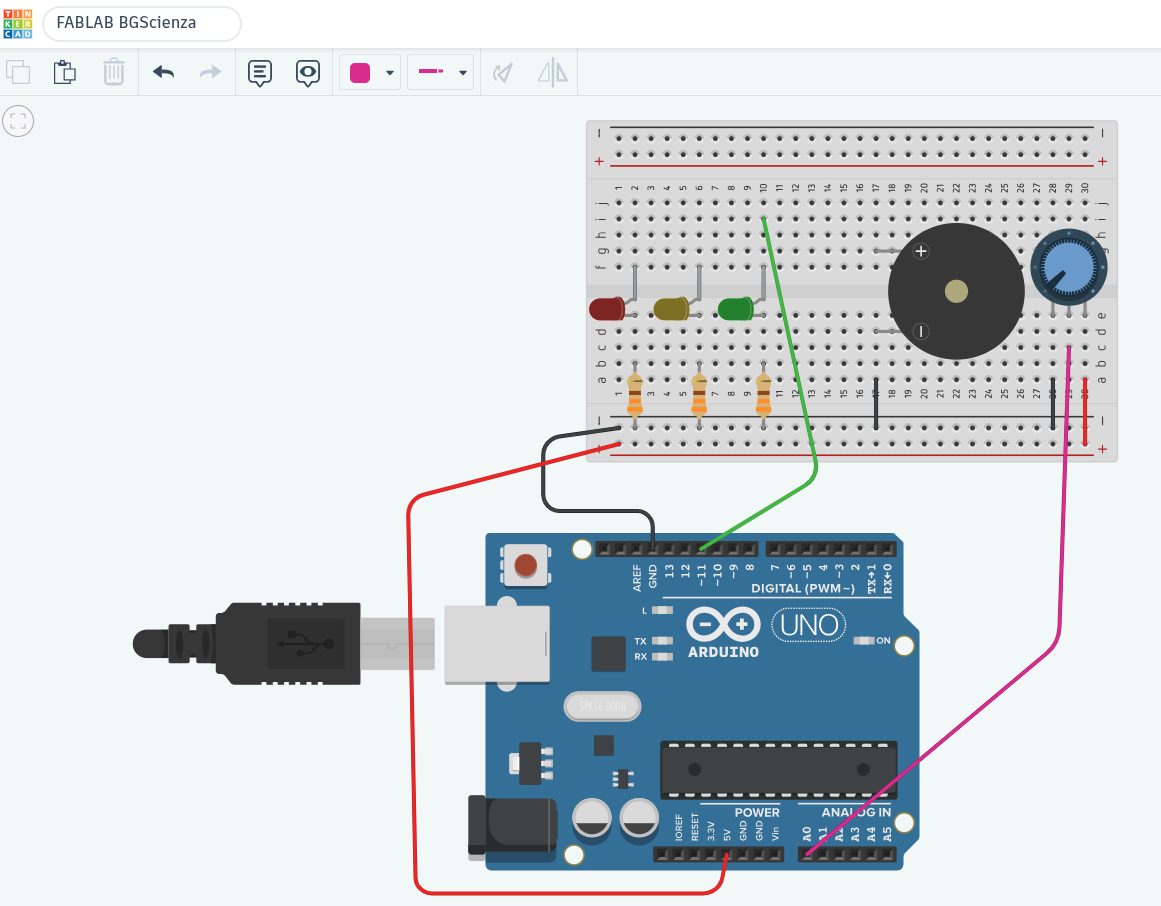

fading con potenziometro

busy board completa

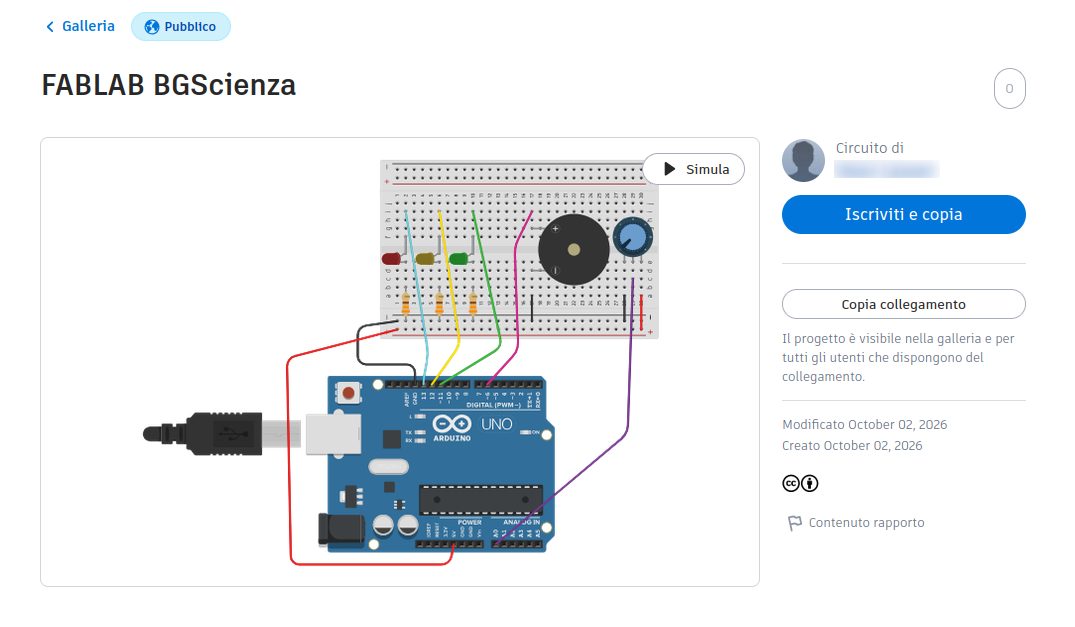

TINKERCAD

Apri la simulazione su Tinkercad

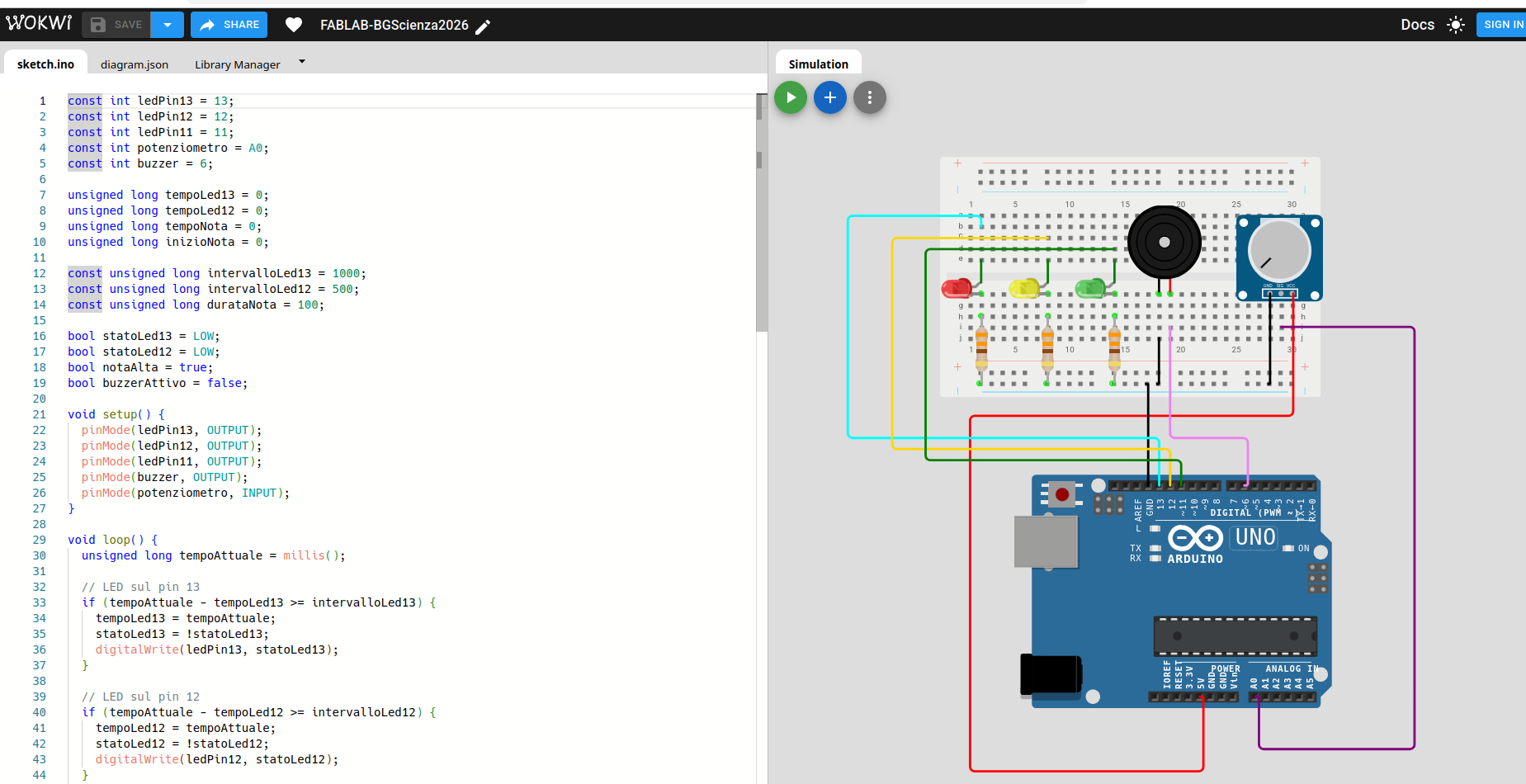

WOKWI

Apri la simulazione su Wokwi

LIBRO DEI PROGETTI

Apri il manuale o leggi l'articolo di presentazione sul sito del FabLab

script.ino

	const int ledPin13 = 13;
	const int ledPin12 = 12;
	const int ledPin11 = 11;
	const int potenziometro = A0;
	const int buzzer = 6;

	unsigned long tempoLed13 = 0;
	unsigned long tempoLed12 = 0;
	unsigned long tempoNota = 0;
	unsigned long inizioNota = 0;

	const unsigned long intervalloLed13 = 1000;
	const unsigned long intervalloLed12 = 500;
	const unsigned long durataNota = 100;

	bool statoLed13 = LOW;
	bool statoLed12 = LOW;
	bool notaAlta = true;
	bool buzzerAttivo = false;

	void setup() {
	pinMode(ledPin13, OUTPUT);
	pinMode(ledPin12, OUTPUT);
	pinMode(ledPin11, OUTPUT);
	pinMode(buzzer, OUTPUT);
	pinMode(potenziometro, INPUT);
	}

	void loop() {
	unsigned long tempoAttuale = millis();

	if (tempoAttuale - tempoLed13 >= intervalloLed13) {
		tempoLed13 = tempoAttuale;
		statoLed13 = !statoLed13;
		digitalWrite(ledPin13, statoLed13);
	}

	if (tempoAttuale - tempoLed12 >= intervalloLed12) {
		tempoLed12 = tempoAttuale;
		statoLed12 = !statoLed12;
		digitalWrite(ledPin12, statoLed12);
	}

	int valorePotenziometro = analogRead(potenziometro);

	int luminosita = map(
		valorePotenziometro,
		0,
		1023,
		0,
		255
	);

	analogWrite(ledPin11, luminosita);

	unsigned long intervalloNote = map(
		valorePotenziometro,
		0,
		1023,
		1000,
		150
	);

	if (!buzzerAttivo &&
		tempoAttuale - tempoNota >= intervalloNote) {

		tempoNota = tempoAttuale;
		inizioNota = tempoAttuale;
		buzzerAttivo = true;

		if (notaAlta) {
		tone(buzzer, 1000);
		} else {
		tone(buzzer, 250);
		}

		notaAlta = !notaAlta;
	}

	if (buzzerAttivo &&
		tempoAttuale - inizioNota >= durataNota) {

		noTone(buzzer);
		buzzerAttivo = false;
	}
	}


starwars.ino

    const int BUZZER_PIN = 6;

    // Frequenze delle note
    #define NOTE_C4  262
    #define NOTE_D4  294
    #define NOTE_E4  330
    #define NOTE_F4  349
    #define NOTE_G4  392
    #define NOTE_A4  440
    #define NOTE_AS4 466
    #define NOTE_C5  523

    // Melodia semplificata
    int melody[] = {
      NOTE_G4, NOTE_G4, NOTE_G4,
      NOTE_E4, NOTE_AS4, NOTE_G4,
      NOTE_E4, NOTE_AS4, NOTE_G4,

      NOTE_D4, NOTE_D4, NOTE_D4,
      NOTE_E4, NOTE_AS4, NOTE_F4,
      NOTE_E4, NOTE_AS4, NOTE_G4
    };

    // Durata: 4 = quarto, 8 = ottavo, 2 = mezza
    int durations[] = {
      4, 4, 4,
      8, 8, 4,
      8, 8, 2,

      4, 4, 4,
      8, 8, 4,
      8, 8, 2
    };

    void setup() {
      int numberOfNotes = sizeof(melody) / sizeof(melody[0]);

      for (int i = 0; i < numberOfNotes; i++) {
        int noteDuration = 1000 / durations[i];

        tone(BUZZER_PIN, melody[i], noteDuration);
        delay(noteDuration * 1.30);
        noTone(BUZZER_PIN);
      }
    }

    void loop() {
      // Ripete la melodia ogni 2 secondi
      delay(2000);
      setup();
    }
